Edifício de aço para hangar de aeronaves
Estruturas de Hangar de Aço Projetado para Instalações de Aviação Modernas
Um edifício de aço para hangar de aeronaves é uma estrutura especializada-de grande extensão projetada para abrigar aeronaves, proteger ativos de aviação e dar suporte a atividades operacionais e de manutenção em aeroportos ou instalações de aviação privada.
As aeronaves exigem espaços internos significativamente maiores do que os edifícios convencionais devido à folga da envergadura, à altura da cauda e aos requisitos de manobra no solo. Os sistemas estruturais de aço são amplamente utilizados na construção de hangares porque permitem grandes vãos livres, layouts de construção flexíveis e desempenho estrutural eficiente.
Hangares de aeronaves de aço são comumente usados em:
centros de aviação privada
bases de aeronaves corporativas
instalações de manutenção de aeroportos
escolas de treinamento de vôo
bases de serviço de helicóptero
Com um projeto de engenharia adequado, um hangar de aeronaves em aço pode fornecer durabilidade estrutural de longo-prazo e flexibilidade operacional para a infraestrutura da aviação. A capacidade e a clareza visual são abordadas simultaneamente.
Introdução de Produto
Conceito estrutural de edifícios de aço para hangares de aeronaves
Os hangares de aeronaves diferem dos edifícios industriais típicos em vários aspectos críticos. Seu projeto deve considerar o movimento da aeronave, grandes aberturas de portas e estabilidade estrutural em grandes vãos.
Três conceitos estruturais principais orientam o projeto do hangar.
Coluna larga-Espaço interior livre
As aeronaves devem mover-se com segurança dentro do hangar, sem obstruções estruturais. Estruturas de aço permitem vãos amplos-de colunas, garantindo que as asas das aeronaves possam passar com segurança pelo edifício.
Sistemas-grandes geralmente incluem:
armações de aço rígidas
treliças-de longo vão
estruturas de telhado de estrutura espacial
Esses sistemas permitem que os hangares alcancem vãos superiores100 metrosquando necessário.
Grandes aberturas de portas para hangares
As portas do hangar devem permitir a entrada e saída eficiente de aeronaves, mantendo a estabilidade estrutural.
Os edifícios de aço para hangares de aeronaves são projetados com estruturas de portas reforçadas que suportam aberturas de portas extremamente grandes, mantendo a integridade estrutural.
Os sistemas de portas podem incluir:
portas hidráulicas para hangares de aeronaves
portas-dobráveis para hangar
portas deslizantes para hangares de aeronaves
A seleção da porta depende do tamanho da aeronave, da frequência operacional e das condições do vento.
Adaptabilidade Estrutural para Futuras Necessidades da Aviação
As frotas de aeronaves geralmente evoluem com o tempo. Os sistemas estruturais de aço permitem que os hangares se adaptem à medida que os requisitos operacionais mudam.
Possíveis modificações futuras incluem:
estendendo o comprimento do hangar
aumentando a capacidade de armazenamento de aeronaves
instalando portas de hangar maiores
adicionando áreas de manutenção
Essa flexibilidade torna as estruturas de aço particularmente adequadas para investimentos em aviação de longo-prazo.
Sistemas Estruturais de Aço Utilizados em Hangares de Aeronaves
Diferentes sistemas estruturais são usados dependendo do tamanho do hangar e dos requisitos de vão.

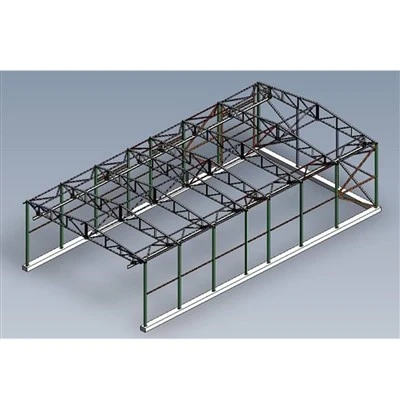

Estruturas de Hangar de Estrutura Rígida
Sistemas de estrutura rígida são amplamente usados em hangares de aeronaves-de médio porte.
Os recursos incluem:
projeto estrutural econômico
uso eficiente de materiais
dimensões flexíveis do edifício
construção simplificada
Esses sistemas são comumente usados em hangares de aeronaves privadas e instalações de aviação executiva.
Hangares de treliça de longo vão
Para grandes instalações aeroportuárias, os sistemas de treliça fornecem a resistência necessária para vãos extremamente amplos.
As vantagens incluem:
grandes vãos livres
forte capacidade de carga-de suporte
capacidade de suportar sistemas de telhado pesados
compatibilidade com grandes portas de hangar de aeronaves
Sistemas de telhado de hangar com estrutura espacial
As estruturas de estrutura espacial distribuem cargas em uma rede estrutural-tridimensional.
Os benefícios incluem:
estruturas de telhado leves
alta estabilidade estrutural
grandes áreas interiores ininterruptas
aparência arquitetônica moderna
Esses sistemas são frequentemente usados em grandes projetos de infraestrutura de aviação.
Zonas funcionais em edifícios de hangares de aeronaves
Os hangares de aeronaves modernos muitas vezes integram múltiplas áreas operacionais dentro da mesma estrutura.
As zonas funcionais típicas incluem:
Área de armazenamento de aeronaves
O hangar principal onde as aeronaves são estacionadas e manobradas.
Área de Manutenção de Aeronaves
Espaços dedicados para inspeções, reparos e serviços técnicos.
Armazenamento de equipamentos terrestres
Áreas utilizadas para armazenamento de equipamentos de apoio à aviação.
Escritórios Operacionais
Áreas administrativas utilizadas para planejamento de voo, coordenação e gerenciamento operacional.
Salas de Suporte Técnico
Salas utilizadas para armazenamento de peças, planejamento de manutenção e operações técnicas.
receptor de planejamento
receptor de planejamento
Máquina de corte NC
Máquina de solda automática
Máquina de solda de pórtico
Máquina de corte de plasma de treliça
Máquina curvadora de tubos
Máquina de montagem automática
Máquina de jateamento
Desempenho estrutural do hangar de aeronaves
Os edifícios de hangares de aeronaves devem funcionar de forma confiável sob condições ambientais exigentes.
Resistência à carga de vento
Hangares-grandes devem suportar ventos fortes devido ao seu tamanho e localização exposta.
Os sistemas estruturais são projetados para resistir a forças de elevação e cargas laterais.
Estabilidade Estrutural em Longos Vãos
As estruturas de aço distribuem as cargas de forma eficiente entre vigas e pilares, mantendo a estabilidade mesmo em vãos extremamente amplos.
Durabilidade-de longo prazo
Os edifícios de hangares de aço normalmente são protegidos com sistemas avançados de proteção contra corrosão, garantindo durabilidade-de longo prazo em ambientes externos.
Faixas de tamanho típicas para edifícios de aço para hangares de aeronaves
O tamanho do hangar de aeronaves varia significativamente dependendo do tipo de aeronave e dos requisitos operacionais.
| Tipo Hangar | Largura do edifício | Comprimento do edifício | Altura Limpa |
|---|---|---|---|
| Hangar para aeronaves privadas de pequeno porte | 18 – 30 m | 20 – 40 m | 6 – 8 m |
| Hangar de jatos executivos | 35 – 60 m | 40 – 80 m | 10 – 14 m |
| Hangar Regional de Aeronaves | 60 – 80 m | 80 – 120 m | 14 – 18 m |
| Grande Hangar de Manutenção de Aeroporto | 80 – 120 m | 100 – 200 m | 20 – 30 m |
As dimensões reais dependem da envergadura da aeronave, da altura da cauda e dos requisitos de espaço operacional.
Principais considerações de engenharia para hangares de aeronaves
Projetar um edifício de aço para hangar de aeronaves requer um planejamento cuidadoso de vários parâmetros.
Liberação de Envergadura de Aeronave
A largura do hangar deve exceder a envergadura da aeronave para permitir entrada e estacionamento seguros.
Dimensões de abertura da porta
As portas do hangar devem ser grandes o suficiente para acomodar a altura da cauda e a envergadura da aeronave.
Espaço de manobra interior
Espaço adicional deve ser fornecido para movimentação de aeronaves e operações de manutenção.
Condições de carga estrutural
A carga do vento, a carga da neve e as condições sísmicas devem ser consideradas durante o projeto estrutural.
↓ ↓ ↓
